Mahsulotning batafsil tavsifi
Yorliq qog'ozi yadrosining ichki diametri: | 76,2 mm | Yorliqning tashqi diametri: | 330 mm |
---|---|---|---|
Yorliqlash hajmi: | 50m / min | Yorliqning aniqligi: | ± 1 mm |
Yorliqlash turi: | Aylanadigan va yuqori tezlik | Yorliq sensori: | Sehrli ko'z |

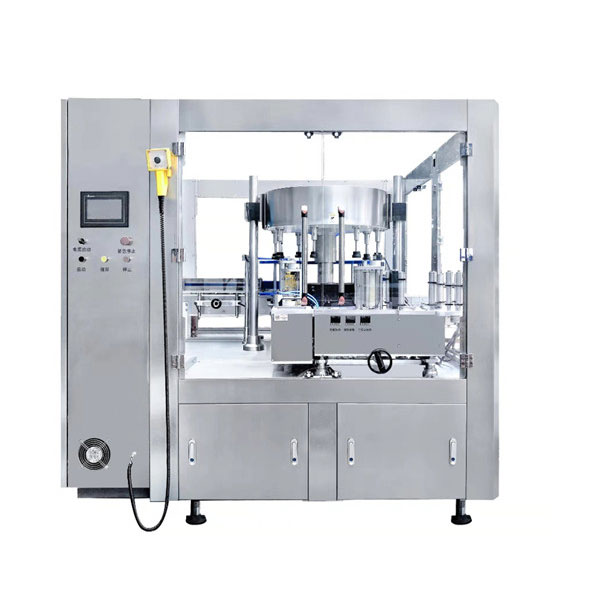

Bir vaqtning o'zida 3 ta yorliq, daqiqada 200 shisha ishlab chiqarish imkoniyatiga ega bo'lgan yumaloq shisha idishni etiketlash mashinasi
Ilovalar
1. Ko'p miqdordagi bitta o'lchovli shisha uchun.
2. Uchta yorliqli bitta shisha
3. Oldinga va orqaga, bo'yin yorlig'i bilan 12000B / H tezlik
4. 15 ta stantsiyadan iborat uchta to'plam yorlig'i
Texnik parametr
Quvvatlantirish manbai | AC380V 50Hz 5.5KW |
Yorliqning aniqligi | ± 1 mm |
Maksimal balandlik yorlig'i | 195 mm |
Yorliqlash hajmi | 50m / min |
Shishaning diametri | balandligi≥30mm Balandligi≤500mm |
Qog'oz yadrosining ichki diametri yorlig'i | 76,2 mm |
Tashqi diametrining yorlig'i | 330 mm |
Umumiy o'lchov | L1740 × W3020 × H2100mm |
Og'irligi | Tayyorlangan |
Aylanadigan markalash mashinasi Xarakterli
1) Belgilangan shisha o'tish vidasi alohida shisha sektori bilan turnbtalbe tomon ishlaydi
2) Shishani qo'zg'aysan g'ildiragiga aylantirgandan so'ng, shisha boshini haydash bosilganda avtomatik burilish
3) Shisha taglikning pastki qismida taniqli joy pimi ko'tariladi, bahor kuchi ta'sirida dübel pimi orqali shisha joylashtiruvchi truba ko'tariladi, Joylashtiruvchi tirqish, tiqilib qolgan teshik shishasi endi aylanmaydi, siljish bosimining yuqori qismi shisha va shisha qopqog'i. (mahsulotlarni aniqlash uchun)
4) Shishani etiketlash holati sharsimon bo'lganligi sababli, shishaning yarmi uchun boshlang'ich nuqtani yopishtirishni so'rang, yorliq etkazib berish stantsiyasidan chiqadi, avval vakuum barabanini so'rib oling
Vakuumli baraban va asosiy g'ildirakning ishlashi birma-bir ishlaydi, vakuum barabandan keyin mos keladigan joyga tegadigan yorliq bilan, yorliqning o'rta qismi eng yuqori nuqtani birinchi yopishtiruvchi, shishaning dastlabki yorlig'i harakati
5) Shisha idish keyingi stantsiyaga yugurishni davom ettirganda, yorliqli shimgichni rulosini bosim yorlig'i ta'siriga bosib, rulon harakatining bosimi aylanishga emas, balki shisha tekisligiga tegib turadi, shunda yorliq bosish kuchi atrofga tarqaladi , bu yorliqlar bir xil deformatsiya va to'liq yorliqli bo'lishi mumkin.
6) etiketli shishani konveyerga, yulduz g'ildiragi boshqaruvi ostida yuboring
7) to'liq yorliqlash jarayoni uzluksiz ishlaydi, shisha doimo doimiy tezlikda ishlaydi, shuning uchun u yuqori tezlikda etiketkalashni amalga oshirishi mumkin
3. avtomatik ko'tarilish-tushirish funktsiyalari: mikrokompyuter avtomatik ravishda ko'tarilib tushirish moslamasini sozlash, ishlab chiqarishni sozlashda ishlatiladigan Germaniyaning SEW motorini boshqarishni o'zlashtirish.
Maxsus Yo'riqnoma
1) joylashishni aniqlash mahsulotlari uchun quyidagilarni e'tiborga olish kerak: shishaning pastki qismida, agar ta'sir ko'rsatmasa, shishaning paydo bo'lishi sharoitida, joylashtiriladigan uyaning pastki qismidagi joylashuv uyasini iloji boricha aniqlang
Tashqi tomondan, shishaning pastki qismida joylashgan teshik juda muhim va har xil chuqurlik emas, tenglik ko'proq ahamiyatga ega
2) Turli xil shisha turlarini o'zgartiring, ehtiyot qismlarni o'zgartirish kerak, shisha shakliga qarab narxni muhokama qilish kerak.
(quyidagicha almashtirish: shishani boqish uchun panjara, shishani oziqlantirish uchun yulduzcha g'ildiragi, o'rta hidoyat taxtasi, shisha taglik, shishaning chiqishi uchun yulduzcha g'ildiragi)
Tag: aylanuvchi etiketlovchi, yopishtiruvchi markalash mashinasi
