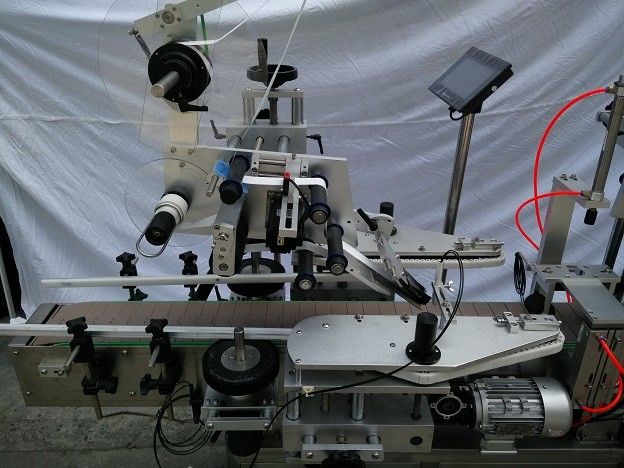

Plc Mashhur Yaponiyaning Mitsubishi Marka tekis sirt yorliqli aplikator mashinasi

Mahsulotning batafsil tavsifi

Quvvatlantirish manbai:	220V 50 / 60HZ 0,75KW	Ob'ektning balandligi:	30-200 mm
Ob'ektning kengligi:	20-200 mm	Yorliqning balandligi:	15-180 mm
Yorliq uzunligi:	25-300 mm	Yorliqning aniqligi:	± 1 mm (ob'ekt va yorliq xatosi bundan mustasno)
Kalit 1:	Yorliqlar aplikatori	Kalit2:	Kubokni yorliqlash mashinasi
Kalit3:	Yassi yorliqlash mashinasi	Ism:	PLC Mashhur Yaponiyaning MITSUBISHI markali tekis sirt yorlig'i aplikatori, ob'ektni aniqlaydigan sehrli ko'z bilan

20-200 mm kenglikdagi tekis sirtli yorliqli aplikator, yuqori va orqa yon yorliqli

Texnik parametrlar

Ism	20-200 mm kenglikdagi tekis sirtli yorliqli aplikator, yuqori va orqa yon yorliqli
Yorliqlash tezligi	20-200 dona / min
Ob'ektning balandligi	30-200 mm
Ob'ekt qalinligi	20-120 mm
Yorliq balandligi	15-110 mm
Yorliq uzunligi	25-300 mm
Diametr ichidagi yorliqli rulon	76 mm
Diametri tashqarisidagi yorliqli rulo	300 mm
Yorliqning aniqligi	± 1 mm
Quvvatlantirish manbai	220V 50 / 60HZ 0,75KW
Printerdan gaz sarfi	5Kg / m2 (agar kodlash mashinasini qo'shsangiz)
Yorliqlash mashinasining o'lchami	1600 (L) × 550 (V) × 1600 (H) mm
Yorliqlash mashinasining vazni	150 kg

Konfiguratsiya:

Yo'q	Qism	tovar belgisi	miqdor
1	PLC	MITSUBISHI (Yaponiya)	1
2	Asosiy konvertor	DANFOSS (Daniya)	1
3	HMI	WEINVIEW (Tayvan)	1
4	Servo markalash vositasi	DELTA (Tayvan)	1
5	Servo yorliqli dvigatel haydovchisi	DELTA (Tayvan)	1
6	Konveyer motori	HY (Tayvan)	1
7	Konveyer dvigatel qutisi	HY (Tayvan)	1
8	Dvigatelni gapiring	GPG (Tayvan)	1
9	Dvigatel vites qutisi	GPG (Tayvan)	1
10	ob'ektni aniqlash sehrli ko'z	OMRON (Yaponiya)	1
11	optik tolalar	OMRON (Yaponiya)	1
12	Yorliq chiqishlari sehrli ko'zni aniqlaydi	LEUZE (Germaniya)	1

asosiy ramkaning yorlig'i:

Ushbu yorliqlash mashinasi quyidagi kabi eng muhim qismlardir, diffirent qismlar keng tarqalgan foydalanishga ega. Spetsifikatsiyaga muvofiq, biz yorliq o'rnini sozlashimiz mumkin.3 balandlikni sozlash uchun qadamlar

1. Asosiy ramkani ko'tarish va tushirish uchun balandlikni sozlash qo'l g'ildiragini sozlang.

2. Ishni sozlash paytida universal mahkamlagichni bo'shating va tugagandan so'ng uni mahkamlang.

3. Qopqoqni ish joyiga 2-3 mm bo'lguncha echib oling.

4. Asosiy ramkani ish qismiga mos ravishda siljitish uchun o'ng / chapni sozlash g'ildiragini (3-rasm) sozlang.

5. Asosiy ramka holatini sozlash orqali, shuningdek, ish qismiga ko'ra taxtadan o'chirish holatini sozlashingiz mumkin.
